O mais alto edifício do mundo. Uma maravilha viver. Impressionante obra de arte. Incomparável façanha da engenharia. Burj Dubai é tudo isso. No conceito
e execução, Burj Dubai não tem par.
e execução, Burj Dubai não tem par.
Mais do que apenas o edifício mais alto do mundo, o Burj Dubai é um
exemplo sem precedentes de cooperação internacional, baliza simbólico de
progresso, e um emblema do novo, dinâmico e próspero no Oriente Médio.
exemplo sem precedentes de cooperação internacional, baliza simbólico de
progresso, e um emblema do novo, dinâmico e próspero no Oriente Médio.
É também uma prova tangível do papel crescente do Dubai num mundo em mudança. Em menos de 30 anos, esta cidade se transformou de centro regionalcentro para global. Este sucesso não foi baseado em reservas de petróleo, mas nas reservas de talentos humanos engenhosidade e iniciativa. Burj Dubai incorpora essa visão.
Mohamed Alabbar, presidente da Emaar Properties, disse: "Burj Dubai vai
além de suas imponentes especificações físicas. No Burj Dubai, vemos o
triunfo da visão de Dubai de alcançar o aparentemente impossível e
definindo um novo patamar. É uma fonte de inspiração para cada um de nós
em Emaar. O projeto é uma declaração de recursos do emirado e
da vontade dos seus dirigentes e as pessoas a trabalharem de mãos dadas na verdade
projetos inspiradores.
além de suas imponentes especificações físicas. No Burj Dubai, vemos o
triunfo da visão de Dubai de alcançar o aparentemente impossível e
definindo um novo patamar. É uma fonte de inspiração para cada um de nós
em Emaar. O projeto é uma declaração de recursos do emirado e
da vontade dos seus dirigentes e as pessoas a trabalharem de mãos dadas na verdade
projetos inspiradores.
Emaar tinha uma inspiração, o entusiasmo inquebrantável posto em movimento por Sua Alteza Sheikh Mohammed bin Rashid Al Maktoum, Vice-Presidente e
o primeiro-ministro dos EAU e governante de Dubai, que nos inspira a alcançar
para as estrelas.”
o primeiro-ministro dos EAU e governante de Dubai, que nos inspira a alcançar
para as estrelas.”
Os trabalhos de escavação em Burj Dubai começaram em janeiro de 2004 e nos anos seguintes à sua conclusão, o edifício passou muitos marcos importantes em sua meta de se tornar a estrutura mais alta homem que o mundo já viu. Em apenas 1325 dias desde o trabalho de escavação que teve início em Janeiro de 2004, a Burj Dubai se tornou a estrutura mais alta free-standing do mundo.
Mais de 45.000 m3 (58.900 m) de concreto, pesando mais de 110 mil toneladas, foram usadas para construir a fundação de concreto e aço, que dispõe de 192 estacas enterradas mais de 50 m (164 pés) de profundidade. construção Burj Dubai terá utilizado 330 mil m3 de toneladas (431.600 m cu) de concreto e 39.000 (43.000 ST; 38.000 LT) de vergalhões de aço, e a construção terá dado 22 milhões de horas.
Revestimento exterior de Burj Dubai começou em maio de 2007 e foi concluída em setembro de 2009. O vasto projecto envolveu mais de 380 engenheiros e técnicos no local. Na fase inicial da instalação, a equipe evoluiu a uma taxa de cerca de 20 a 30 painéis por dia e, eventualmente, alcançado até 175 painéis por dia.
A torre realizou um recorde mundial para a maior instalação de uma fachada de alumínio e vidro, a uma altura de 512 metros. O peso total do alumínio usado em Burj Dubai é equivalente ao de cinco aeronaves A380 e do comprimento total de aço inoxidável aletas do nariz do touro é de 293 vezes a altura da Torre Eiffel, em Paris.
Em novembro de 2007, o mais elevado de concreto armado corewalls foram bombeadas com 80 MPa de concreto ao nível do solo, uma altura vertical de 601 metros. Quebrando o recorde anterior de bombeamento em um prédio de 470m sobre o Taipei 101, segunda mais alta torre do mundo e do recorde mundial anterior de bombeamento vertical de 532 metros de extensão para a Riva del Garda Usina Hidrelétrica, em 1994. A pressão no bombeamento de concreto a esse nível foi de cerca de 200 bares.
A quantidade de vergalhões utilizados para a torre é 31.400 toneladas - fim previsto para acabar com isso se estender por um quarto do caminho ao redor do mundo.
Com mais de 828 metros (2,716.5 pés) e mais de 160 andares, Burj Dubai possui os seguintes registros:
• edifício mais alto do mundo
• mais alta estrutura free-standing do mundo
• O maior número de histórias do mundo
• andar ocupado mais elevado no mundo
• Maior plataforma de observação ao ar livre do mundo
• Elevador com a distância mais longa viagem em todo o mundo
• elevador de serviço mais altos do mundo.
Não só é Burj Dubai o prédio mais alto do mundo, ele também bateu outros dois registros impressionantes: o mais alto edifício, anteriormente detidas pelo mastro KVLY-TV em Blanchard, Dakota do Norte, e mais alta estrutura free-standing, anteriormente detidas pela CN de Toronto Tower. O Conselho de Chicago sobre Edifícios Altos e Habitat Urbano (CTBUH) estabeleceu três critérios para determinar o que faz um edifício alto. Burj Dubai ganha de longe em todas as três categorias.
A altura é medida a partir do nível mais baixo, significante, ao ar livre, entrada de pedestres para a parte superior de arquitectura do edifício. Isso inclui torres, mas não inclui antenas, sinalização, mastros ou equipamentos técnico-funcionais outro.Essa medida é a mais usada e é usada para definir o Conselho de Edifícios Altos e Habitat Urbano, ranking dos mais altos edifícios do mundo.
ELEMENTOS ESTRUTURAIS - ELEVADORES, SPIRE, E MUITO MAIS
É um eufemismo dizer que Burj Dubai representa o estado-da-arte no projeto do edifício. Do conceito inicial até sua conclusão, uma combinação de várias e importantes inovações tecnológicas e de inovação de métodos de concepção estrutural resultou em uma superestrutura que é eficiente e robusto. Dentre algumas, seguem:
FUNDAÇÃO
A superestrutura é suportada por um tapete de concreto armado, que por sua vez apoiado por estacas de concreto armado e furado. O projeto foi baseado em extensos estudos geotécnicos e sísmicos. A esteira é de 3,7 metros de espessura, e foi construída em quatro distintos, totalizando 12.500 metros cúbicos de concreto. O diâmetro de 1,5 metros x 43 metros, pilhas longas representam a maior e mais longas pilhas convencionais disponíveis na região. A alta densidade, o concreto de baixa permeabilidade foi utilizado nas fundações, bem como um sistema de proteção catódica debaixo do tapete, para minimizar os efeitos prejudiciais e produtos químicos corrosivos na água subterrânea local.
PÓDIO
O pódio é uma base de fixação da torre ao solo, permitindo o acesso a série de três lados diferentes para três diferentes níveis do edifício. Totalmente envidraçada, pavilhões de entrada construídos com uma estrutura suspensa por cabo NET fornecem entradas separadas para as Suítes Corporate em B1 e Níveis Concourse, as residências Burj Dubai ao nível do solo e do Hotel Armani no Nível 1.
O pódio é uma base de fixação da torre ao solo, permitindo o acesso a série de três lados diferentes para três diferentes níveis do edifício. Totalmente envidraçada, pavilhões de entrada construídos com uma estrutura suspensa por cabo NET fornecem entradas separadas para as Suítes Corporate em B1 e Níveis Concourse, as residências Burj Dubai ao nível do solo e do Hotel Armani no Nível 1.
REVESTIMENTO EXTERIOR
O revestimento exterior é composto de vidros reflexivos com alumínio e painéis texturizados tímpano aço inoxidável e aço inoxidável aletas verticais tubulares. Perto de 26 mil painéis de vidro, cada um individualmente cortado a mão, foram utilizados no revestimento exterior do Burj Dubai.
Mais de 300 especialistas do revestimento da China foram trazidos para os trabalhos de revestimento da torre. O sistema de revestimento é projetado para suportar o calor extremo do verão de Dubai, e para continuar a garantir a sua integridade, um motor de avião da Primeira Guerra Mundial II foi usado para a energia eólica dinâmico e análise de água. A parede de cortina de Burj Dubai é equivalente a 17 campos de futebol (soccer) ou 25 campos de futebol americano.
SISTEMAS ESTRUTURAIS
Além de suas vantagens estéticas e funcionais, a espiral de plano em formato de "Y" foi utilizada para dar forma ao núcleo estrutural de Burj Dubai. Este projeto ajuda a reduzir as forças do vento sobre a torre, bem como para manter a estrutura simples e fomentar a construtibilidade. O sistema estrutural pode ser descrito como um "núcleo reforçado", e consiste na construção de paredes de alta performance de concreto. Cada uma das asas apoia as outras através de um núcleo de seis lados central, hub ou hexagonal. Este núcleo central fornece a resistência à torção da estrutura, semelhante a um tubo fechado ou eixo. As paredes do corredor estendem desde o centro até perto do final de cada asa, que encerra a cabeça nas paredes espessadas. Estas paredes do corredor e as paredes martelo têm um comportamento semelhante às teias e os flanges de um feixe de resistir a tesouras de vento.
Colunas de perímetro e de construção de piso liso completa o sistema. Em pisos mecânicos, paredes estabilizadores são fornecidas para ligação a colunas de perímetro para o sistema da parede interior, permitindo que as colunas de perímetro participem da resistência de carga lateral da estrutura, daí, todo o concreto vertical é utilizado para suportar a gravidade e cargas laterais . O resultado é uma torre que é extremamente rígida lateralmente e torção. É também uma estrutura muito eficiente na medida em que o sistema de gravidade da carga tem sido utilizada de forma a maximizar seu uso em cargas de resistência lateral.
Como as espirais de construção em altura, o conjunto de asas para trás proporcionam a muitas placas um piso diferente. Os recuos são organizados com a grade da torre de tal forma que a construção de piso é feita para alinhar as colunas acima com as paredes abaixo, para fornecer um caminho de carga suave. Como tal, a torre não contém quaisquer transferências estruturais. Esses contratempos têm também a vantagem de fornecer uma largura diferente para a torre para cada placa de fundo diferente. Este passo a passo e formação da torre tem o efeito de "confundir o vento": vórtices de vento nunca se alomerou ao longo da altura do edifício, porque a cada nova camada de vento encontra uma forma de construção diferente.
Como as espirais de construção em altura, o conjunto de asas para trás proporcionam a muitas placas um piso diferente. Os recuos são organizados com a grade da torre de tal forma que a construção de piso é feita para alinhar as colunas acima com as paredes abaixo, para fornecer um caminho de carga suave. Como tal, a torre não contém quaisquer transferências estruturais. Esses contratempos têm também a vantagem de fornecer uma largura diferente para a torre para cada placa de fundo diferente. Este passo a passo e formação da torre tem o efeito de "confundir o vento": vórtices de vento nunca se alomerou ao longo da altura do edifício, porque a cada nova camada de vento encontra uma forma de construção diferente.
PINÁCULO
O toque final do Burj Dubai é a sua torre telescópica composta de mais de 4.000 toneladas de aço estrutural. A torre foi construída de dentro do prédio e levantou a sua altura total de mais de 200 metros (700 pés), utilizando uma bomba hidráulica. Além de proteger o local de Burj Dubai como o mais alto edifício do mundo, a torre é parte integrante da concepção global, criando uma sensação de conclusão para o marco. A torre também abriga equipamentos de comunicação.
O toque final do Burj Dubai é a sua torre telescópica composta de mais de 4.000 toneladas de aço estrutural. A torre foi construída de dentro do prédio e levantou a sua altura total de mais de 200 metros (700 pés), utilizando uma bomba hidráulica. Além de proteger o local de Burj Dubai como o mais alto edifício do mundo, a torre é parte integrante da concepção global, criando uma sensação de conclusão para o marco. A torre também abriga equipamentos de comunicação.
MECÂNICA DOS PISOS
Sete duplos andares de altura, pisos mecânicos do equipamento trazem Burj Dubai para a vida. Distribuído em torno de cada 30 andares, os pisos mecânicos das sub-estações elétricas, reservatórios de água e bombas, unidades de tratamento de ar, etc, que são essenciais para o funcionamento da torre e do conforto dos seus ocupantes.
MECÂNICA, ELÉTRICA E HIDRÁULICOS
Para atingir a maior eficiência, os serviços de mecânica, elétrica e hidráulica para Burj Dubai foram desenvolvidos em coordenação durante a fase de projeto com cooperação de arquitetos, engenheiros civis, consultores e outros.
No sistema de torre de abastecimento de água, em média, 946 mil litros (250.000 galões) de água por dia são abastecidos.
No pico de arrefecimento, Burj Dubai necessitará de aproximadamente 10.000 toneladas de refrigeração, igual à capacidade de refrigeração fornecidos por cerca de 10.000 toneladas de gelo derretendo o
clima de Dubai, quente e úmido, combinada com as exigências de arrefecimento do edifício cria uma quantidade significativa de condensação. Esta água é recolhida e drenada em um sistema de tubulação separado em um tanque no estacionamento subterrâneo
O sistema de recolha de condensados fornece cerca de 15 milhões de galões de água suplementar por ano, equivalente a cerca de 20 piscinas olímpicas
SEGURANÇA CONTRA INCENDIOS
Incêndio, segurança e rapidez de evacuação foram fatores primordiais na concepção do Burj Dubai. Esse sistema envolve todas as escadas e os elevadores de serviço de construção e bombeiros. Terá uma capacidade de 5.500 kg e será elevador mais alto do mundo de serviços. Como as pessoas não podem ser razoavelmente esperadas para descer 160 andares, existem áreas de refúgio climatizadas a cada 25 andares.
ELEVADORES
Burj Dubai possui 57 elevadores e 8 escadas rolantes. O serviço de construção do elevador terá uma capacidade de 5.500 kg e será elevador mais alto do mundo de serviços.
Burj Dubai será o primeiro arranha céu em que alguns elevadores serão programados para permitir a evacuação do fogo controlado para determinados locais de segurança. Os elevadores deste edifício viajam a 10 metros por segundo, ou seja, 36km/h. Eles têm uma distância mais longa do de viagem de elevadores do mundo e menor tempo de parada
O EDIFÍCIO MAIS ALTO DO MUNDO
A seguir está a comparação entre o Burg Kalifah e alguns dos edifícios mais altos do mundo até então:

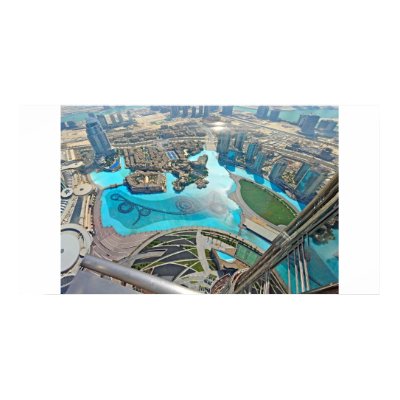

Inspirado pela forma única, Burj Dubai possui 11 hectares de parques com muita vegetação e água que servem como entrada de Burj Dubai, um espaço ao ar livre.
O projeto paisagístico inclui três áreas distintas para atender a cada torre: residenciais, hotéis e escritórios. Estes áreas requintadas incluem um passeio ao longo do lago Dubai, espaços ao ar livre, sala de jantar ao ar livre, bosques de lazer, área de jogos, recursos hídricos e muito mais.
Os três espaços estão localizados na entrada do hotel, a entrada residencial é um grande terraço. O grande terraço tem espaços de jardim, tudo em torno de circulação de pedestres, uma ilha funcional e um calçadão a beira do lago. Os espços de água proporcionam maior interesse visual, refletindo a torre em suas superfícies. O projeto paisagístico inclui seis principais características da água: a fonte de entrada principal, fonte de entrada do hotel, fonte de entrada do residencial, o terraço de água grande, piscina para crianças, chafariz e a fonte escultural.
Os três espaços estão localizados na entrada do hotel, a entrada residencial é um grande terraço. O grande terraço tem espaços de jardim, tudo em torno de circulação de pedestres, uma ilha funcional e um calçadão a beira do lago. Os espços de água proporcionam maior interesse visual, refletindo a torre em suas superfícies. O projeto paisagístico inclui seis principais características da água: a fonte de entrada principal, fonte de entrada do hotel, fonte de entrada do residencial, o terraço de água grande, piscina para crianças, chafariz e a fonte escultural.
IRRIGAÇÃO DA ÁREA VERDE
Os jardins são parcialmente irrigados com água coletada por meio de condensação do Sistema de Coleta do arranha céu. Ar quente e úmido fora de Dubai, juntamente com o resultado da torre de resfriamento requisitos em uma quantidade significativa de condensação de umidade do ar. Essa água, armazenada no estacionamento subterrâneo, fornece cerca de 15 milhões de galões de água suplementar por ano, o equivalente a cerca de 20 piscinas olímpicas.
